Linha da extrusão da tubulação do HDPE da fonte de água da co-extrusão do HDPE da Três-camada que faz a máquina
Nós somos muito profissionais em produzir a linha de produção da tubulação de HDPE/PE. Desenvolvida pela empresa vantajoso para as duas partes é caracterizada da estrutura original, alto nível da operação automática, fácil e do desempenho contínuo seguro estável da fabricação.
Características da tubulação Machiner:
1- 30m/min da velocidade em linha direta máxima da extrusão, consumo grande da capacidade e da baixa potência, e multi extrusão conseguida do co das camadas com 1-5 camadas.
2 - o arbusto de cobre é deoposição e para impedir o escapamento material que pode garantir um corredor estável da extrusora.
3 - alimentação material através do sulco espiral, transmissão eficiente e podem eficazmente reduzir a contrapressão na extrusora.
4 - zona de mistura original do projeto (barreira, corte e) garante um efeito plastificando não-informado, e pode reduzir a pressão no parafuso que garante uma capacidade de saída de alta velocidade e estável.
5 - a caixa de engrenagens alta do torque tem um figuration esperto, construção compacta, capacidade de carga de baixo nível de ruído, alta, eficiência alta da transmissão pode assegurar a operação sem problemas velho;
6 - APC (sistema de refrigeração do ar da tubulação) da cabeça do dado pela maior parte para aumentar a velocidade da extrusão e para diminuir o comprimento refrigerando da linha da extrusão, e para melhorar a qualidade da superfície interna da tubulação;
7 - o sistema de controlo inteligente do PLC com relação humano-amigável faz a operação facilmente e convenientemente;
8 - cortador Microplaqueta-livre que segue uma superfície de corte plana e lisa da tubulação.
Nós temos o estoque em nossa fábrica, você podemos vir visitar a qualquer hora.
A linha de produção inteira consiste nas seguintes sete peças:
|
|
|
|
|
|
Extrusora de único parafuso com sistema de alimentação automático
|
|
|
|
Molde
|
|
|
|
Tanque de calibragem do vácuo
|
|
| 4 |
Tanque refrigerar de água |
1set |
|
|
Máquina do transporte-fora
|
|
|
|
|
|
|
|
|
|
A tubulação produzida por nossa máquina tem o rigidity&strength moderado, boa flexibilidade, rasteja resistência da quebra de esforço resistente, ambiental e propriedade de derretimento quente favorável. Assim é amplamente utilizada nos campos da fonte de água, da drenagem, do abastecimento de gás, etc.
| Modelo da extrusora |
Diâmetro da tubulação
(milímetro) |
Capacidade de produção
(kg/h) |
Poder total
(kw/h) |
| SJ50 |
16~63 |
100~150 |
75 |
| SJ65 |
75~160 |
300~350 |
160 |
| SJ75 |
200~400 |
600~700 |
280 |
| SJ90 |
450~630 |
800~850 |
350 |
| SJ120 |
710~1200 |
1200~1300 |
700 |
| SJ150 |
1200~2000 |
1400~1500 |
1000 |
Imagens dos detalhes

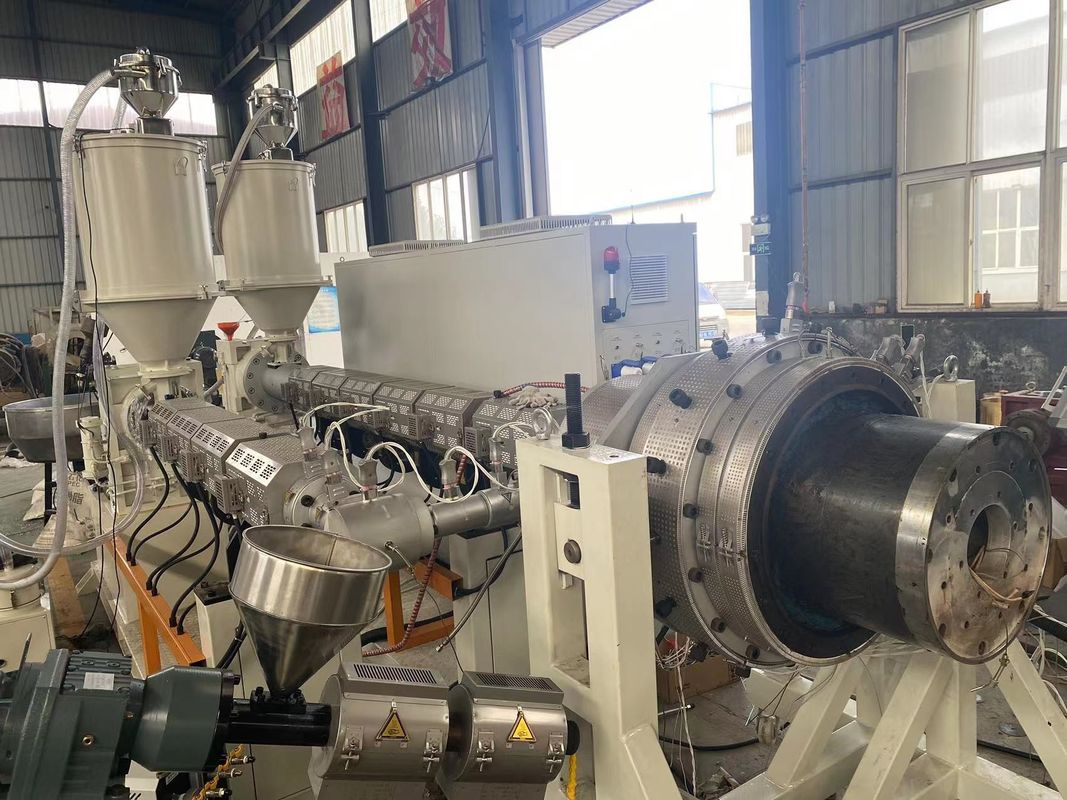

extrusora de parafuso 1.Single com sistema de alimentação automático:
De acordo com as exigências de diâmetros diferentes, de espessuras de parede diferentes e da saída diferente das tubulações,
nós temos muitos modelos das extrusora de único parafuso especiais a escolher de. Adota um parafuso especialmente projetado
estrutura, que pode uniformemente se aquecer, para plastificar grânulo do PE e para expulsar tubulações.
(1) tipo do motor: Siemens
(2) tipo do inversor: Delta
tipo do contator (de 3): Siemens
tipo do relé (de 4): Omron
material (de 5) do parafuso e do tambor: 38CrMoAlA.
(6) método de aquecimento: Aquecimento de alumínio cerâmico ou moldado
O molde é feito do aço de liga de alta qualidade, o canal de fluxo interno é cromo chapeado e lustrado altamente,
qual é desgaste-resistente e resistente à corrosão; Com a luva de execução sob medida especial, a velocidade da produção do produto
é a altura e a superfície da tubulação é boa.
(1) material: 40GR
(2) tamanho: Personalizado

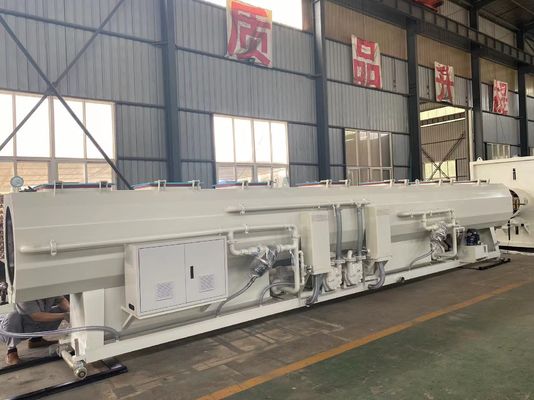

3.Calibrating e tanque refrigerando:
O tanque de calibragem e refrigerando pode calibrar e refrigerar a tubulação do molde.
(1) poder da bomba de vácuo: 4 quilowatts
(2) material de aço inoxidável: 1Cr18NiTi
diâmetro (de 3) do tanque: Personalizado
(4) comprimentos do tanque: 6 m
tanque 4.Water refrigerando
(1) poder da bomba de água: 2,2 kw*2
(2) pulverizam refrigerar: Bocal do ABS; Tubulação de aço inoxidável
método (de 3): Pulverização Enforced
(4) comprimentos do tanque: 6 m
A máquina do transporte-fora pode transportar a tubulação à máquina de corte.
(1) transportando o poder: 1,5 quilowatts
(2) apertando o estilo: Aperto pneumático
transdutor (de 3): Transdutor de Siemens
(4) transportando o tipo da trilha: Bloco plástico
(5) comprimentos de aperto eficazes 1800 milímetros
máquina 6.Cutting:
A máquina de corte especial para a tubulação adota o dispositivo de aperto giratório, é apropriada para diâmetros diferentes da tubulação,
evita o problema do dispositivo de aperto frequentemente em mudança.
(1) cortando o poder do motor: 1,5 quilowatts
(2) cortando o espaço: Personalizado
(3) meios do controle: Controle pneumático
É usado para guardar as tubulações e pode descarregar as tubulações automaticamente.
(1) comprimento: 6000 milímetros
(2) material: De aço inoxidável
(3) descarregando o método: Descarregamento pneumático
Nossas vantagens
- Sempre nova tecnologia da elevação
Nós somos continuamente a fazer o desenvolvimento na nova tecnologia e no projeto novo sempre. isto para manter nossa posição nivelada technolgy da máquina na frente do nível do mundo.
Nós focalizamos a qualidade da máquina, economia de energia, operando a manutenção fácil e conveniente.
- Nós consideramos o pedido diferente dos compradores diferentes, tentamos nosso melhor encontrar-se seu para satisfazer!
Multi-funções
Nossa máquina pode fazer o fio de aço que passa a mangueira na linha ao produzir a mangueira.
Nossa máquina pode fazer o cabo elétrico das partes 1-9 que passa a mangueira ao produzir a mangueira.
Nossa máquina pode fazer a tubulação plástica que passa a mangueira na linha ao produzir a mangueira
Nós igualmente temos o tipo máquina do vácuo, que pode fazer a mangueira especial da forma, e a produção da alta velocidade.
- Máquina forte usando a longa vida
Nosso peso total da máquina é mais alto do que o outro fabricante 30%, porque nós estamos usando o material muito forte.
Nossas peças elétricas do tipo famoso de alta qualidade do uso da máquina como SIEMENS, OMRON, ABB
Nós maquinaria vantajoso para as duas partes podemos fornecer máquinas principais como abaixo de 10items:
1, unidade de mistura (vertical, ou horizontal), pó de alta velocidade do PVC do mixer~~~for;
2, extrusora de único parafuso;
3, extrusora de parafuso gêmea cônica;
4, 2layer; 3 camadas; 4 linha da co-extrusão da tubulação da camada PPR; PPR, PE, HDPE, linha de produção da tubulação PE-RT;
5, linha ondulada da extrusão da tubulação (única parede ondulada; Parede dobro ondulada);
6, linha da co-extrusão da tubulação do PVC de 3 camadas; Linha de produção da tubulação do PVC;
7, linha de produção da tubulação da cavidade do PVC 2;
8, linha de produção da tubulação da cavidade do PVC 4;
9, máquina belling da tubulação;
10, linha de granulagem (PE, PP, PVC)
A maquinaria vantajoso para as duas partes Co. de Qingdao, Ltd. é um novo tipo de empresa da alto-tecnologia que especializa-se em R & em D e de produção de máquina da extrusão. Os produtos principais da empresa -- linha de produção completa da extrusão plástica da tubulação.
Nossa tecnologia de produção de máquina ondulada da tubulação única/parede dobro, da máquina espiral da tubulação do carbono e da máquina contínua da tubulação da parede esteve sempre na posição principal na indústria.
Se você precisa o equipamento plástico da extrusão, sinta por favor livre contactar-me!
