Detalhes do produto:
|
Aplicação: | TUBULAÇÃO | Parafuso nenhum: | Único-parafuso |
---|---|---|---|
Motor: | Siemens | Inversor: | ABB |
Circunstância: | Novo | Garantia: | 1 ano |
Realçar: | linha ondulada da extrusão da tubulação da única parede de 50mm,linha ondulada da extrusão da tubulação da única parede de 12mm,máquina ondulada da tubulação da única parede de 50mm |

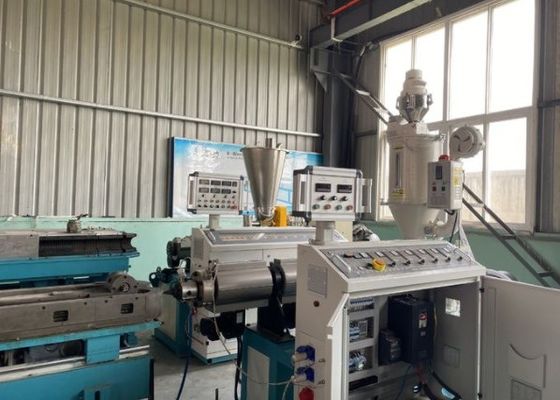

Linha ondulada da extrusão da tubulação da única parede do diâmetro 12-50mm que faz a máquina
A linha ondulada da extrusão da tubulação da única parede do diâmetro 12-50mm que faz a máquina desenvolvida por nós é caracterizada da estrutura original, alto nível da operação automática, fácil e do desempenho contínuo seguro estável da fabricação.
Modelo | Diâmetro da tubulação | Poder do motor principal |
SJ55 | 12-50mm | 15KW |
SJ65 | 40-110mm | 30KW |
SJ75 | 50-160 milímetros | 55KW |
SJ90 | 90-250 milímetros | 90KW |
Não. | Nome |
1 |
Único-parafuso ou extrusora do gêmeo-parafuso com dispositivo de carregamento automático |
2 | Molde |
3 | Máquina de formação ondulada |
4 | Máquina do transporte-fora |
5 | Máquina de corte |
6 | Máquina de enrolamento |
1. extrusora do Único-parafuso ou da gêmeo-extrusora (com a máquina de alimentação automática)
De acordo com as exigências de diâmetros diferentes e da saída diferente das tubulações, nós temos muitos modelos do único parafuso especial
extrusora a escolher de. Adota uma estrutura especialmente projetada do parafuso, que possa uniformemente aquecer, plastificar a matéria prima e
expulsam as tubulações.
(1) motor: Tipo de Siemens
(2) inversor: Tipo de ABB
contator (de 3): Tipo de Siemens
controlador de temperatura (de 4): Tipo de Omron
(5) PLC: Tipo de Siemens
(6) método de aquecimento: Aquecimento de alumínio moldado
material (de 7) do parafuso e do tambor: 38CrMoAlA.

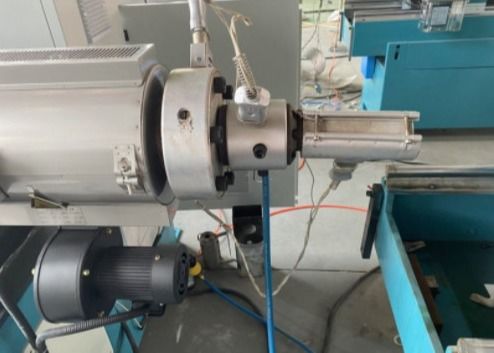

2. Molde
O molde é feito do aço de liga de alta qualidade, o canal de fluxo interno é o cromo chapeado e lustrado altamente, que é desgaste-resistente e resistente à corrosão; Com a luva de execução sob medida especial, a velocidade da produção do produto é altura e a superfície de
a tubulação é boa.
(1) material do molde de extrusão: 40Cr.
(2) material do molde da calibração: Lata Wearable ZQSn5-2-5 de bronze.
tamanho (de 3): Personalizado
3. Máquina de formação ondulada
O dispositivo ondulado do formig pode calibrar e refrigerar a tubulação do molde.
(1) estrutura horizontal.
(2) o material da trilha do guia é 40Cr.
o material de assento do bloco (de 3) é 40Cr, nitrided.
(4) motor de C.A.: 2.2KW x 1 grupo.
(5) blocos são refrigerados pelo ventilador de refrigeração do ar.
4. Máquina do transporte-fora
A máquina do transporte-fora pode transportar a tubulação.
(1) método do transporte-fora: Por correias e por trilhas de lagartas.
(2) velocidade do transporte-fora: 1-20 m/min.
(3) adote o inversor de ABB.
(4) pressionando o método: Pressão pneumática.
(5) comprimentos de aperto eficazes: 1200-2800mm.
5. Máquina de corte
(1) tipo: Máquina de corte da faca e máquina de corte planetária.
(2) cortando o poder: 2.2/3/4/6.9kw
(3) sistema de controlo do PLC, usando o contador do medidor ou o interruptor do sensor para o ajuste do comprimento desejado.
6. Máquina de enrolamento
Usa a contagem do medidor e a unidade de ajuste delicadas e exatas do código.
Motor de torque: 4-6N/M ou customizável.
Linha ondulada da extrusão da tubulação da única parede do diâmetro 12-50mm que faz áreas de aplicação da máquina:
Usado para a proteção do fio em estradas de ferro, em motores, em engenharia de sistema do tráfego, machineries dos condicionadores de ar em vários, em centrais elétricas, em indústrias químicas, em sistema de distribuição do poder, em embarcações, em mansões, em construções da fábrica assim como nos lugar expostos do ar livre.
Linha ondulada da extrusão da tubulação da única parede do diâmetro 12-50mm que faz o uso da máquina:
Fios/cabos e fornecimento da isolação, waterproofing de proteção assim como probabilidade bonita da fiação.
